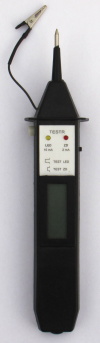

Zkoušečka LED a Zenerových diod

     Zkoušečka je určena k rychlé kontrole LED a Zenerových diod. Kontrolovaná dioda je připojena ke zdroji konstantního proudu a je měřeno napětí na diodě vestavěným voltmetrem.
     LED diody jsou napájeny proudem 10 mA ze zdroje o max. napětí 5 V. Je možné posuzovat svit LED a zjišťovat polaritu bez nebezpečí jejich poškození.
     Zenerovy diody jsou napájeny proudem 2 mA ze zdroje o max. napětí cca 43 V (záleží na stavu vestavěné baterie).
     Režim LED / ZD je přepínán přepínačem na boku pouzdra. Měření je prováděno při stisknutí tlačítka na protilehlé straně pouzdra. Tímto tlačítkem je zapnuto napájení měřícího přístroje a příslušného zdroje.

Návod k obsluze

     Tlačítkem pod displejem zvolte měřený režim: LED / ZD. Po stisknutí protilehlého tlačítka se rozsvítí žlutá LED při kontrole LED a na displeji se zobrazí napětí zdroje 5 V. Při kontrole Zenerových diod se rozsvítí červená LED a na displeji se zobrazí max. napětí zdroje. Měřící napětí je přivedeno na hroty zkoušečky: kladný pól na pevném hrotu a záporný na pohyblivém hrotu. Po přiložení měřené diody k hrotům je na displeji zobrazeno napětí na diodě.
     Měření ZD nedoporučujeme provádět v zapojení, protože při přerušené diodě by se mohlo dostat nebezpečně vysoké napětí na ostatní součástky obvodu. Při výměně baterie je nutné demontovat zkoušečku vyšroubováním šroubků na horním a dolním konci zkoušečky.

Technické parametry

Přesnost měření: 0,1 V
Proud ZD / max. napětí: 2 mA / 43 V
Proud LED / max. napětí: 10 mA / 5 V
Napájení: 12 V alkalická baterie
Provozní podmínky: normální klimatické podmínky
Pracovní poloha: libovolná
Hmotnost: 75 g
Rozměry: 168 x 31 x 20 mm

Poskytovaná záruka je 3 roky.
