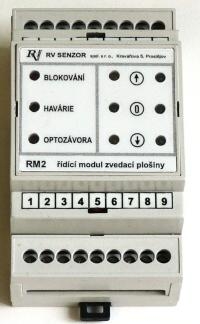

Řídící modul výtahu - RM2

     Modul RM2 je navržen k řízení pohybu plošiny nebo výtahu se dvěma koncovými polohami. Pomocí elektronických obvodů je umožněno spínat nízkopříkonové stykače s ovládací cívkou 24 VDC. Pro ovládání jednotlivých směrů je nutno tlačítka trvale držet. Pro rozběh (sepnutí obvodu) je nutné držet tlačítko min. 0,3 s, havarijní STOP tlačítko (rozpojení obvodu) reaguje ihned. Umožňuje rovněž připojení bezpečnostního relé, které krátkodobě rozpojí obvod při nájezdu plošiny na překážku. Plošinu je poté možné rozjet pouze opačným směrem. Provozní a poruchové stavy jsou indikovány 9 LED diodami. Modul je jištěn vratnou pojistkou. Konstrukčně je řešen pro montáž na DIN lištu.

Návod k obsluze
     Modul je připraven k provozu přivedením stejnosměrného napětí 24 V na svorky 16 nebo 17 (+) a 19 nebo 18 (-). Na čelním panelu se rozsvítí zelená LED dioda. Připojení stykačů, ovládacích tlačítek, koncových spínačů a blokovacích kontaktů je zachyceno na přiloženém schématu. Plošina se uvede do pohybu při držení tlačítka v příslušném směru při jeho držení min. 0,3 s a pohybuje se až do zastavení koncovým spínačem nebo uvolněním tlačítka. Pohyb je možné ukončit stisknutím tlačítka STOP. Pohyb v daném směru je indikován zelenou LED diodou na čelním panelu. Při vygenerování impulsu bezpečnostním relé (krátkodobé rozsvícení červené LED diody OPTOZÁVORA) se rozsvítí žlutá LED dioda v zablokovaném směru. Po rozjetí plošiny opačným směrem žlutá LED dioda zhasne a blokování je zrušeno.

Technické parametry

Napájecí napětí: 24 V DC
Jištění: vratná pojistka 0,2 A pro obvody modulu
Vstupy: ovládací tlačítka, koncové a havarijní spínače
Výstupy: ovládání nízkopříkonových stykačů (relé) 24 V DC
Spínaný proud: max. 1 A, není jištěno
Pracovní podmínky: normální klimatické podmínky
Skříňka: plastová, montáž na DIN lištu, krytí IP40
Rozměry: 52 x 90 x 58 mm (3 moduly)
Hmotnost: 0,25 kg

Poskytovaná záruka je 3 roky
