Řídící modul výtahu - VYTAHM1

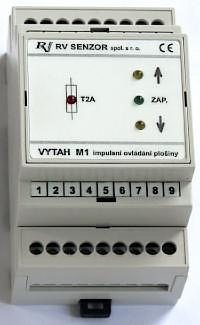

     Modul VYTAHM1 je navržen k řízení pohybu plošiny nebo výtahu se dvěma koncovými polohami. Pomocí releových prvků je umožněno spínat nízkopříkonové stykače s ovládací cívkou 24 VAC. Je s výhodou použitelný pro průmyslové provozy s vysokou úrovní elektromagnetického rušení, protože neobsahuje žádné aktivní elektronické prvky. Je vybaven dostatečným počtem svorek pro připojení všech tlačítek a koncových spínačů. Umožňuje rovněž jednoduché připojení časového relé, které je sepnuto při každém stisknutí libovolného ovládacího tlačítka (umožňuje např. zapnout na krátký okamžik klakson, odblokovat dveře ap.). Konstrukčně je modul řešen pro montáž na DIN lištu.

Návod k obsluze
     Modul je připraven k provozu přivedením střídavého napětí 24 V na svorky 10 a 18. Pokud je přerušena tavná pojistka (umístěná pod odnímatelným čelním víčkem) rozsvítí se červená LED dioda u symbolu pojistky. Pokud je vše v pořádku na čelním panelu se rozsvítí zelená LED dioda. Stykače (a případně časové relé), ovládací tlačítka, koncové spínače, blokovací kontakty a signálky je možné zapojit dle přiloženého schématu. Plošina se uvede do pohybu krátkým stisknutím tlačítka a pohybuje se až do zastavení koncovým spínačem. Dráha nemusí být dokončena. Pohyb je možné ukončit stisknutím tlačítka pro opačný směr, nebo tlačítkem STOP (v tomto případě se rozepne i havarijní stykač). Pohyb v daném směru je indikován žlutými LED diodami na čelním panelu.

Technické parametry

Napájecí napětí: 24 V AC
Jištění: tavná pojistka 2 A pro cívky stykačů a signálky
Vstupy: zámek, ovládací tlačítka, koncové spínače
Výstupy: ovládání stykačů (relé) 24 V AC
Spínaný proud: max. 2 A (AC15)
Pracovní podmínky: normální klimatické podmínky
Skříňka: modul pro montáž na DIN lištu, krytí IP40
Rozměry: 52 x 90 x 58 mm (3 moduly)
Hmotnost: 0,15 kg

Poskytovaná záruka je 3 roky
